Hvordan fungerer en kjøler?
Prosessen fungerer i en sløyfe, men vi starter der kjølemediet har grensesnitt med prosessutstyret ditt.
Systemets kjølevæske absorberer termisk energi fra prosessen, og forårsaker vanligvis en faseendring til en gass. Det gassformige kjølemediet sirkuleres deretter til en kondensator som driver ut varmen gjennom fordampende kondensasjon eller et kjøletårn. Denne varmevekslingen kondenserer kjølemediet tilbake til en kjøligere væske som sendes tilbake til prosessvarmekilden for å starte syklusen igjen.
Hvilken type kjølevæsker brukes i kjølere?
Typen kjølevæske som brukes i en kjøler er basert på prosessbehov og kostnadsbetraktninger. De mest populære kjølevæskene som brukes er enten vann eller en blanding av vann og et annet stoff med passende varmeledningsegenskaper - som glykolforbindelser.
Vann
Bruken av vann som kjølevæske er økonomisk, da vannet i de fleste tilfeller lett kan skaffes med minimale kostnader. Alternativt kan renset (avionisert vann, omvendt osmose) vann brukes i en vannbasert kjøler for å oppnå en høyere kjøleeffektivitet.
Glykol
Glykolbaserte kjølevæsker er enten sammensatt av etylenglykol eller propylenglykol. Selv om disse to variantene har lignende fysiske egenskaper, bør de aldri blandes. De største fordelene som glykolkjølevæsker gir er forbedret motstand mot korrosjon samt frostbeskyttelsesegenskaper.
Hvorfor brukes glykol til kjøling
Å bruke en glykol-vann-blanding som kjølevæske har forskjellige fordeler i forhold til bruk av rent vann som kjølevæske. Disse fordelene skyldes dens unike fysiske egenskaper som inkluderer et lavere frysepunkt enn vann.
Vann vs. glykol varmeoverføring
For vann fritt for urenheter er frysepunktet 32 grader F, som er mye høyere sammenlignet med ren etylenglykol som endres til fast tilstand ved 8,9 grader F. Når en glykol-vannblanding endres, vil frysepunktet til kjølevæsken også Endringer. For å nevne et eksempel, vil 10 prosent etylenglykol fryse ved 25,9 grader F, mens en 60 prosent glykolløsning vil fryse ved -63 grader F.
Fra analysen ovenfor er det klart at glykol har kjølemiddelegenskaper som er mer egnet for bruk i kjølere som forventes å fungere i miljøer med lav temperatur. Under disse termiske forholdene vil en vannkjølevæske fryse og hindre kjølerens sirkulasjon samtidig som den reduserer den totale effektiviteten.
I motsetning til dette vil bruk av en glykolbasert kjøler dra fordel av dens frostbeskyttelsesegenskaper og sikre at kjølevæsken forblir i en ønsket flytende tilstand.
Glykolkjøler vs. vannkjøler
Både glykol- og vannkjølere kan brukes til å spre varmen som genereres av produksjonsprosessen på en tilfredsstillende måte. Den grunnleggende forskjellen mellom begge kjøletypene ligger i variasjoner i deres frysepunkter samt deres varmeledningskapasitet.
Ren glykol eller en blanding av glykol og vann har et mye lavere frysepunkt enn rent vann. Underforstått er glykolbaserte kjølere bedre egnet for miljøer med lav temperatur. Motsatt har vann bedre evne til å holde på og lede varme fra en tilhørende prosess enn en glykolblanding kan. Som et resultat vil effektiviteten av varmeoverføring for en vannkjøler være høyere enn for en glykolkjøler.
Samlet sett må operatører vurdere omgivelsestemperaturene for lokaliseringsmiljøet før de velger en kjølertype.
Hvordan fungerer et glykolkjølersystem?
Et glykolkjøleanlegg er sammensatt av en kjølekomponent og rør som inneholder en glykol-vannblanding som kjølemiddel. Avkjølt væske fra kjøleenheten kanaliseres gjennom rørene knyttet til en termisk veksler som omgir en oppvarmet prosess. Etter å ha absorbert varme fra den tilhørende prosessen, føres den oppvarmede kjølevæsken tilbake til kjøleenheten for avkjøling, hvoretter prosessen gjentas.
Prosentandel glykol i kjølevannssystemer
For mange kjøletyper blandes etylenglykol med vann i forholdet 60/40. Denne høyere prosentandelen av glykol øker blandingens frostvæskeegenskaper betydelig. Dette er nyttig i tilfeller hvor rask avkjøling er nødvendig. I disse situasjonene kan en prosess avkjøles til svært lave temperaturer uten å fryse kjølevæsken i rørene.
La oss her se ett eksempel på glykolvannkjøler for drikkekjøling
12000L/t drikke kjølig fra 25 grader ned til 4 grader, kunden krever vannkjølt kjøler, som må koble til kjøletårnet.
For beregning av kjølekapasitet på glykolsiden valgte vi kjølekapasitet {{0}}m3/h*(25-4)/0.86*1.1=323kw, basert på 1C uttak.
Platevarmevekslerdesignet: 12000L/t drikke 25 grader innløp og 4 graders utløp, glykolside 60m3/time 1 grader innløp og 5 grader utløp.
La oss se at vannkjølerens kjøletårnsystem fungerer
Vannkjølt kjøler bruker vann fra et eksternt kjøletårn for å avvise varme fra et gassformig kjølemedium i kondensatoren før det gjennomgår en faseendring til en væske.

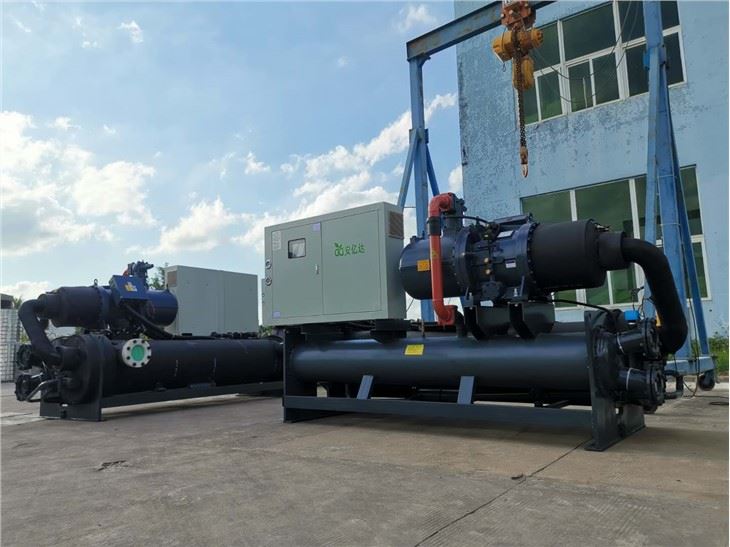

Her kan vi se spesifikasjonene for glykolvannkjølerens kjøletårnsystem:
Punkt | Spesifikasjon / Leverandør | ||
Kjølekapasitet | Modell | AYD-340WS | |
kw/hr | 346 | ||
Strøminngang | kw | 94.5 | |
Nåværende | A | 161.4 | |
Strømforsyning | 380V-3N-50HZ | ||
Temp Uttak (grad) | 0-5 | ||
kjølemiddelkontroll | Ekspansjonsventil | ||
Kjølesirkel | 1 | ||
kjølemiddel | R407C | ||
Dimensjon（mm）L*W*H | 3500*1000*1800 | ||
Kompressor | stil | ScrÆsj | |
Modell | RC-470B | ||
Antall | 1 | ||
Kompressoreffekt (kw) | 94.5 | ||
Kondensator | Stil | Skall og rør/1 sett | |
Kjølt vannstrøm（m3/h） | 89.5 | ||
Rørstørrelse (") | 6 | ||
Fordamper | Stil | Rustfritt stålSkall og rør/1 sett | |
Kaldtvannsstrøm（m3/h） | 65 | ||
Rørstørrelse（"） | 5 | ||
Beskyttelsesenhet | 1,Fasebeskytter 2,Flavbeskytter 3,Høy/lavspenningsbeskytter 4,Overopphetingsbeskytter for spole 5,Frostbeskytter | ||
Enhetsvekt（kg） | 2450 | ||
Hoved deler Merke | |||
Kompressor | Hanbell | ||
Elektronisk | LS / Chnt | ||
Ekspansjonsventil | Emerson | ||
Elektrisk kontroll | Siemens | ||
Merknad: Kjølekapasiteten er basert på utløp temperatur 1C, kondenseringstemperatur 40C.
forespørsel:
1. Bruk av glykolvannkjøleren?
drikkekjøling, melkekjøling, bryggerikjøling, skøytebanekjøling, iskremkjøling og så videre.
2. Hvilken informasjon trenger du å vite for å bekrefte en modell?
varmebelastning, som strømningshastighet, avkjøles fra hvilken temperatur ned til hvilken temperatur.
3. Hvilket kjølemedium bruker vanligvis?
R404A og R449A.
4. Hvis jeg trenger tilpasset konfigurasjon, kan du tilfredsstille det?
Ja, anti-korrosivt område, vsd-drevet, delt system som ekstern luftkondensator, fjernkontroll og alt du spør om, vil vi gi deg våre løsninger.
