Et vannkjølersystem gir jevn temperatur og trykk til din industrielle prosess. Eliminering av temperatur- og trykkvariabler forenkler prosessutviklingen og optimaliseringen, og sikrer produktet av høyeste kvalitet. I stedet for et sløsende system med enkelt gjennomføring, resirkulerer en kjøler kjølevannet. Resirkuleringen minimerer kostnadene ved vannforbruk som kan være dyrt og miljøvennlig.
Hvordan fungerer en kjøler?
I de fleste prosesskjølingsapplikasjoner sirkulerer et pumpesystem kaldt vann eller en vann/glykolløsning fra kjøleren til prosessen. Denne kjølige væsken fjerner varme fra prosessen og den varme væsken går tilbake til kjøleren. Prosessvannet er måten varme overføres fra prosessen til kjøleren.
Prosesskjølere inneholder en kjemisk forbindelse, kalt et kjølemiddel. Det finnes mange typer kjølemedier og bruksområder avhengig av temperaturene som kreves, men de fungerer alle etter det grunnleggende prinsippet om kompresjon og faseendring av kjølemediet fra en væske til en gass og tilbake til en væske. Denne prosessen med å varme opp og avkjøle kjølemediet og endre det fra en gass til en væske og tilbake igjen er kjølesyklusen.
Kjølesyklusen starter med at en lavtrykksvæske/gassblanding kommer inn i fordamperen. I fordamperen koker varme fra prosessvannet eller vann/glykolløsningen kuldemediet, som endrer det fra en lavtrykksvæske til en lavtrykksgass. Lavtrykksgassen kommer inn i kompressoren hvor den komprimeres til høytrykksgass. Høytrykksgassen kommer inn i kondensatoren der omgivende luft eller kondensatorvann fjerner varme for å avkjøle den til en høytrykksvæske. Høytrykksvæsken går til ekspansjonsventilen, som kontrollerer hvor mye flytende kjølemedium som kommer inn i fordamperen, og starter dermed kjølesyklusen igjen.
Det er to typer kondensatorer som brukes i kjølere: luftkjølte og vannkjølte. En luftkjølt kondensator bruker omgivelsesluft til å avkjøle og kondensere den varme kjølemediegassen tilbake til en væske. Det kan være plassert inne i kjøleren eller kan være eksternt plassert utenfor, men til slutt avviser det varmen fra kjøleren til luften. I en vannkjølt kondensator avkjøler og kondenserer vann fra et kjøletårn kjølemediet.

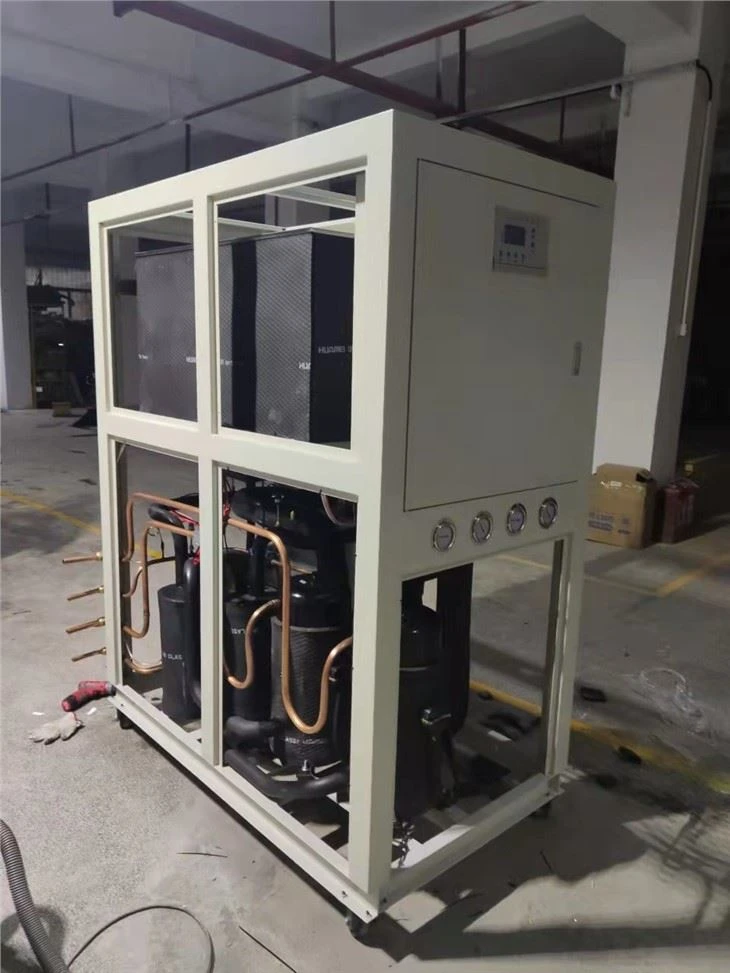

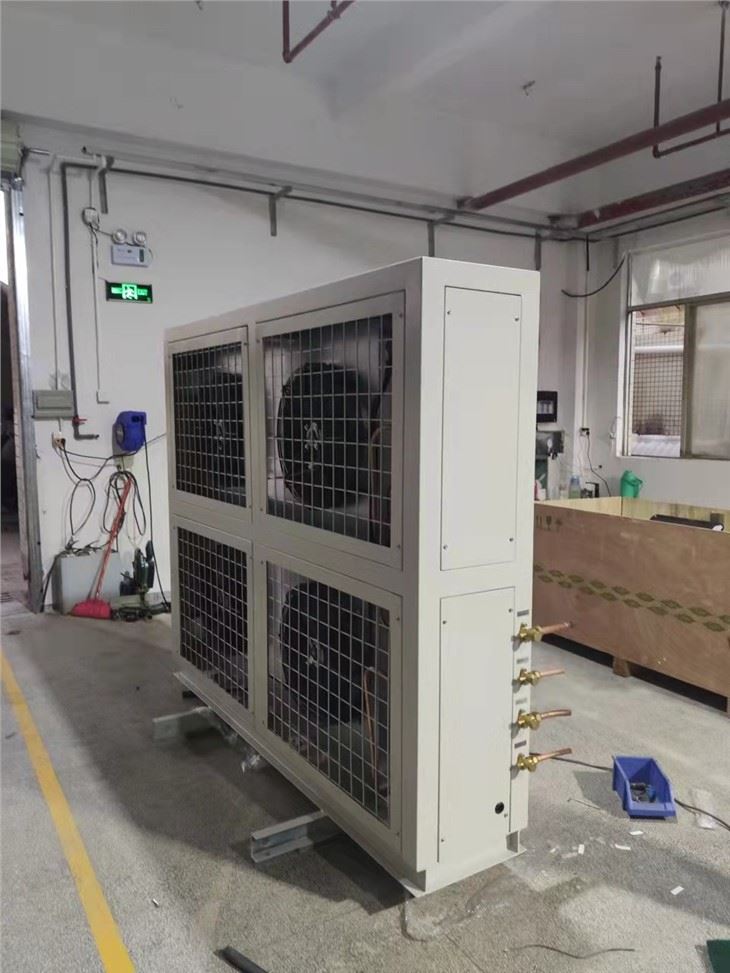

Delte luftkjølte kjølere består av 2 hovedkomponenter. Den første komponenten er en luftkjølt kondensatorenhet, som vanligvis installeres utendørs for å spre varmen til atmosfæren. Den andre komponenten er Heat Transfer Pump Tank Skid, som vanligvis er installert innendørs. Heat Transfer Pump Tank Skid inneholder fordamper(e), kjølevæske og sugeledningskomponenter, vann/glykolreservoar og pumper. Én pumpe (sirkulasjonspumpe) sirkulerer kjølerens fordamper for å holde kjølesystemets reservoartank på måltemperaturen. Den andre pumpen (prosessforsyningspumpen) trekker seg ut av kjølerens interne reservoar, sirkulerer til nedstrømsapplikasjonen og går tilbake til kjølerens interne reservoar.
Hvis du vurderer en delt kjøler for applikasjonsmiljøet ditt, er her tre fordeler for disse systemene:
1.Ingen frysebeskyttelse påkrevd – Med en innendørs fordamper er det ikke nødvendig å bruke frysebeskyttelsesstrategiene som normalt er knyttet til utendørsenheter, inkludert bruk av glykol, avløpssystemer og drift av pumper gjennom vinteren.
2. Redusert støy – Innendørskondensatoren i tradisjonelle luftkjølte kjølere kan produsere høyere støynivåer på grunn av bruk av kjølevifter. Utendørskondensatoren til en delt kjøler vil redusere volumet i rommet, noe som gjør den ideell for støyfølsomme miljøer.
3. Forlenget levetid – Når komponenter til en industriell kjøler installeres utendørs (der de er utsatt for elementene), vil levetiden til utstyret forkortes. Med en innendørs fordamper og kompressor kan en luftkjølt delt kjøler vare lenger enn et tradisjonelt pakket luftkjølt system med alle komponenter utendørs.
4.Rom spart – Når applikasjonsmiljøet ikke kan romme pakket luftkjølte eller vannkjølte industrielle kjølere, kan en luftkjølt delt kjøler være den ideelle løsningen for dine industrielle kjølebehov.
Punkt | Spesifikasjon / Leverandør | ||
Kjølekapasitet | Modell | AYD-20A | |
kw | 50.96 | ||
Strøminngang | kw | 20.84 | |
Strømforsyning | 380V-3N-50HZ | ||
TempUttak (grad) | 7 | ||
kjølemiddelkontroll | Ekspansjonsventil | ||
Kjølesirkel | to | ||
kjølemiddel | R22 | ||
Dimensjon（mm）L*W*H | 1950*910*1700 | ||
Kompressor | Style | Srulle | |
Qmengde（sett） | 2 | ||
Kompressoreffekt (kw) | 16.9 | ||
Kondensator | Stil | Fin type med kobberspiral | |
Vifte Qmengde（sett） | 2 | ||
Luftvolum（m3/h） | 21000 | ||
Fordamper | Stil | Skall og rør | |
Kaldtvannsstrøm（m3/h） | 10.16 | ||
Rørstørrelse（DN） | 50 | ||
Vannpumpe (kw) | 1,5 (11 m3/t, 2 bar) | ||
Vanntank (L) | 200 | ||
Beskyttelsesenhet | 1.Fasebeskytter 2.Vifte overbelastningsbeskytter 3.Høy/lavspenningsbeskytter 4.overopphetingsbeskytter 5.Frostbeskytter | ||
Enhetsvekt（kg） | 790 | ||
Hoved deler | |||
Kompressor | Sanyo | ||
Kondensator | Anyda | ||
Fordamper | Jindian | ||
Elektronisk | LS/ Chnt | ||
Ekspansjonsventil | Emerson | ||
Pumpe | Mina | ||
CkontrollSystem | Punp | ||
Merknader: Kjølekapasiteten er basert på kondenseringstemp 50C, inn-/utløpstemp 12/7C.
forespørsel:
1. Når din bedrift etablerer seg?
År 2013, men teamet vårt engasjerte seg i denne bransjen fra 2007.
2. Hvordan velge riktig kjølekapasitet for en luftkjølt kjøler?
Varmebelastning= C(spesifikk varme)* M(kvalitetseffekt per time )*Temperandring(T1-T2)
Hvis du tar vannets spesifikasjoner til formelen, kan vi få det
Kjølekapasitet(kw){{0}} Strømningshastighet(m3/t)*Temperandring(T1-t2)/0.86
Så her ser vi rett og slett at vi må se vannføring, vanntempinntak, vanntemputløp og om du må ta hensyn til 10 prosent eller 20 prosent som backup.
3.Hva annet bør jeg legge merke til etter å ha bekreftet kjølekapasiteten til kjøleren?
Andre viktige kjølespesifikasjoner inkluderer strømforsyningen, vannpumpen, vanntilkoblingsstørrelsen, kjølemediet og fordampertypen, tanken og så videre.
3.1 Strømforsyning
Strømforsyningen er forskjellig for forskjellige land, de vanlige strømforsyningene er 208-230V, 380-420V,440-480V,50Hz eller 60Hz, 3-fase.
3.2 Vannpumpe
Når du har bekreftet størrelsen på kjøleren, vil vi normalt utstyre en vannpumpe basert på vannstrøm for 5C temp forskjell og 2bar trykk. Gi oss beskjed hvis det er behov for større trykk.
3.3 Tilkoblingsstørrelse
Dette avhenger vanligvis av vannstrømningshastigheten. Hvis du vil at den nye kjøleren skal matche de gamle rørene dine, vennligst bekreft med oss om den kan tilpasses deretter.
3.4 Kjølemiddel
R22, R410A, R407C, R404A, R134A er valgfrie valg.
R22: god kjøleeffekt, men R22 regnes som en kraftig drivhusgass, så det er forbudt i de fleste land.
R410A: miljøvennlig, R-410A har erstattet R-22 som det foretrukne kjølemediet for bruk i bolig- og kommersielle klimaanlegg i Japan, Europa og USA. R-410A opererer ved høyere trykk enn andre kjølemedier.
R407C: en god erstatning for R22, god kjøleeffekt.
R404A: egnet for bruk som krever lav temperatur (under -30 grader c).
R134A: en ikke-brennbar gass som hovedsakelig brukes som et "høytemperatur" kjølemiddel, egnet for luftkjølte kjølere som arbeider ved høy omgivelsestemperatur.
3.5 Fordamper Velg
Normalt er det to typer fordampere.
1. Fordamper av skall- og rørtype, som krever en ekstra vannbuffertank for å bruke (ikke nødvendig, men anbefales på det sterkeste).
2. Kjølebatteritank som har en innebygd vannlagringstank for mer praktisk bruk. Så det er ikke behov for ekstra buffertanker, men høyere vedlikehold.
Disse to fordamperspolene kan være laget av 2 materialer, kobber eller rustfritt stålrør.
Hva er forskjellen mellom disse 2 alternativene?
Kobberrør: bedre varmeoverføringseffektivitet.
Rustfritt stålrør (304 eller 316): også kjent som matkvalitetsmateriale, det er egnet for mat-/drikkevareindustrien og kan unngå vannforurensning.
